一、它是做什么的

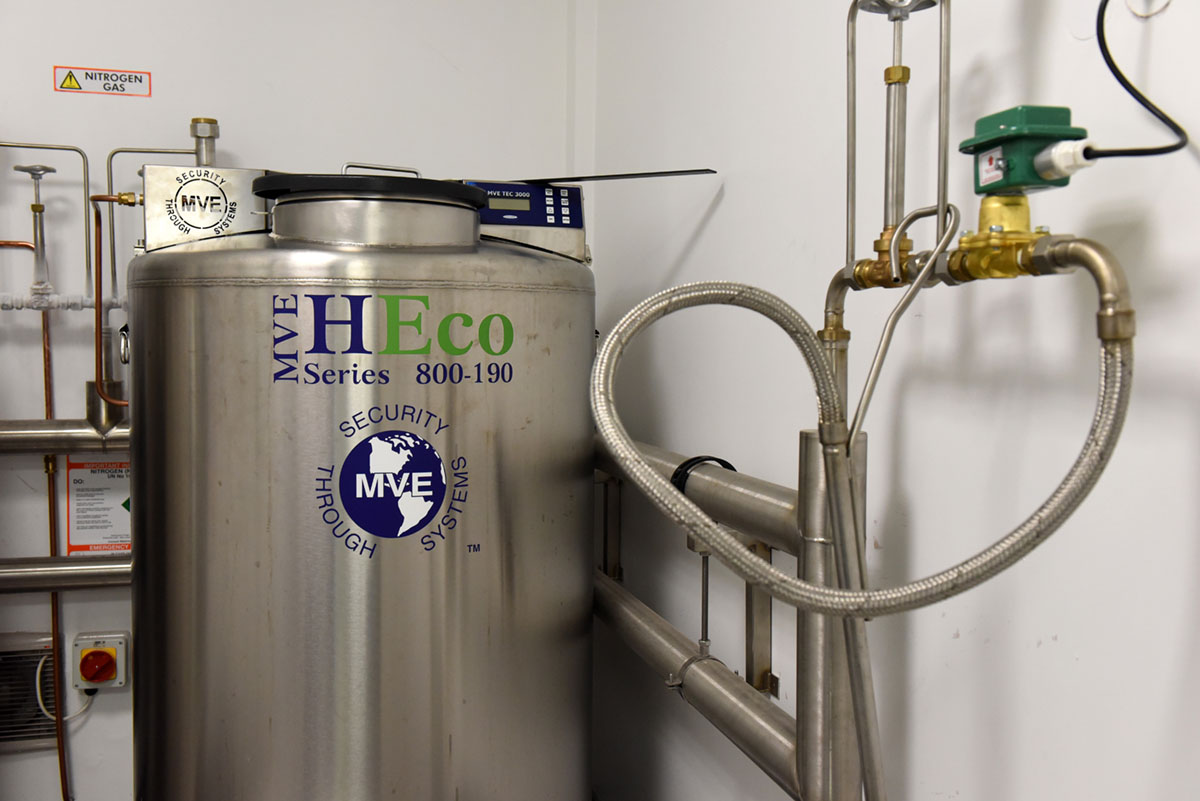

液氮自動補充裝置的作用是在無人值守狀態下，將受液容器（如低溫杜瓦瓶、冷臺杜瓦、超導磁體杜瓦、生物樣本罐或試驗腔）的液位維持在設定區間內。其基本邏輯是連續測量液位，當液位低于下限時開啟取液通路，達到上限時關閉，如此循環。相較于人工補液，它的價值主要體現在三個方面：一是避免夜間或節假日斷液導致的樣品損失和實驗中斷；二是減少頻繁開蓋帶來的人為風險與結霜；三是保持液位穩定，從而維持溫度場和工藝條件的一致性。不過，這些優勢建立在參數整定合理且聯鎖功能正常的前提下。若參數設置不當，自動裝置反而會將一次小波動放大為持續溢流。

二、系統由哪幾部分組成

液位檢測單元。常用形式包括電容式液位計（探棒插入液相，電容值隨浸沒長度變化）、電阻式（利用超導或半導體探頭的溫阻跳變判斷氣液界面）、壓差式（通過底部靜壓折算液位），以及干簧管或浮球式開關。前兩者可輸出連續量，后兩者多為開關量。連續量適合做精細控制和趨勢記錄，開關量適合做獨立的高位溢出保護，兩者配合使用較為穩妥。控制器。接收液位信號，輸出閥門驅動指令。需要具備上下限設定、動作延時、超時保護和故障報警功能。用于無人值守場合時，還應支持本地聲光報警與遠程信號上傳。執行單元。包括低溫電磁閥或氣動閥、真空絕熱輸液軟管及接頭。閥門必須為低溫型，常溫電磁閥直接裝在低溫管段會因密封件冷縮而失效。供液側。通常為帶增壓盤管的儲存型液氮罐或集中供液管網。轉移動力來自供液罐的自增壓壓差；大流量或長距離輸送時，則采用低溫液體泵加壓。保護單元。涵蓋高位獨立限位開關、安全閥或爆破片、放空閥、房間氧含量檢測儀及通風聯鎖。這一部分不參與日常補液，但決定了系統在失控時的表現。

三、工作原理：一條閉環，三個環節

環節一：液位怎么被測準。
這是整套裝置的基礎。電容式探棒的電容變化量很小，引線長度、接頭松動以及探棒表面結霜都會引入偏差。因此安裝時應盡量保持垂直，避免緊貼器壁或與內壁金屬件接觸；引線長度固定后不要隨意更改，否則標定會失效。電阻式探頭的判據是溫度跳變，響應快但只能給出離散點，通常將其裝在報警位而非控制位。壓差式需要考慮氣相空間壓力波動的影響，取壓管一旦結冰堵塞，讀數就會卡死在某個值上——這是“液位不動也不補液”的典型原因之一。環節二：壓差怎么建立。
多數小型系統依靠供液罐自增壓實現轉移?？刂破靼l出補液指令后，先關閉放空閥，再緩慢打開增壓閥，使罐內壓力升至工作范圍，隨后開啟取液閥，液氮經真空軟管流入受液容器。這里的關鍵限制在于：儲存型液氮罐并非壓力容器，增壓壓力必須嚴格控制在銘牌允許的上限以內。壓力過高會使安全閥起跳排液，過低則無法克服管路阻力和受液罐的氣相背壓，導致閥門開了卻不出液。長距離輸液或受液罐本身帶有正壓時，則需要改用泵送方案。環節三：什么時候停。
停止信號的可靠性直接關系到運行安全。常規做法是設定一個控制上限，液位到達即關閥；同時再設一個獨立的機械或電氣限位作為溢出保護，兩只器件不應共用同一探頭和同一通道。此外還需疊加時間保護：單次補液時長超過根據容積和流量估算的合理值仍未到達上限時，系統應強制關閥并報警。這一層防護專門應對“探頭失效或閥門內漏導致液位一直不上升”的情況，屬于成本較低但收益較高的設計。整個過程中，控制器通常會加入動作延時（防止液面晃動造成頻繁啟停）、最小間隔時間（避免閥門短時間內反復開合）以及斷電記憶（恢復供電后不自動補液，需人工確認）。這幾項參數看似不起眼，卻直接影響閥門壽命和液位平穩度。

四、幾個容易調錯的參數

上下限之間的死區。死區過小會導致閥門頻繁動作，加速閥座磨損并引發壓力波動；死區過大則會使液位波動幅度超出工藝允許范圍。一般建議死區寬度不小于受液容器有效容積的幾個百分點，具體數值需結合蒸發率和單次補液量反推。動作延時。液面在補液初期存在翻滾和泡沫，信號會有短暫跳動。將延時設為幾秒到十幾秒即可濾除干擾，但若設得過長，又會造成實際液位已經偏低而裝置遲遲不動作。超時保護閾值。應按“受液容器從下限補到上限所需的最小時間”再留一定余量來設定，而不是隨意填寫。設得太短會導致每次都沒補滿就中斷，陷入反復啟停；設得太長則失去保護意義。供液壓力上限。如前所述，該數值必須以銘牌和設計文件為準，不得憑借經驗調高以追求流速。流速過快還會帶來另一個問題：大量低溫液體進入受液罐會引起劇烈沸騰，產生的氣泡反而干擾液位測量，形成“越補越測不準”的循環。

五、安裝與投用的檢查點

• 探棒安裝高度需與控制器標定值一致，并在投用前用已知液位做一次實物比對，記錄顯示值與實際值的偏差。
• 輸液軟管應自然走向布置，避免急彎和受力拉扯；接頭密封圈完好，通液前先預冷再全開。
• 受液容器必須保持通氣暢通，不得密閉承接；頸塞虛掩或按廠家要求配置排氣通道。
• 閥門與控制器之間的接線應可靠，手動強制開閥試驗需確認閥門確實動作且方向正確。
• 高位獨立限位、安全閥、氧含量報警及通風聯鎖應逐一做功能試驗并留存記錄。
• 首次投用建議在一個完整周期內連續記錄液位曲線，觀察補液起止點是否落在設定值附近、是否存在多次啟停或溢流現象，據此微調參數后再轉入無人值守模式。

六、常見問答

Q：液位到了補液點，閥門也開了，但就是不進液，是什么原因？

優先排查三項內容：供液罐壓力是否足夠、軟管或接頭是否冰堵、受液罐氣相背壓是否過高（排氣不暢會把液體頂?。?。多數情況下問題出在壓力不足或排氣受阻，而非閥門損壞。

Q：補液停不下來，液位一直漲怎么辦？

立即手動切斷供液（關閉取液閥和增壓閥、打開放空泄壓），隨后檢查探頭是否結霜短路、接線是否受潮、閥門是否內漏或被雜質卡住。事后應修復高位獨立限位和超時保護功能，這兩道防線只要有一道正常工作，就不至于漲到溢流。

Q：能不能只用一只浮球開關控制？

可以運行，但風險較高。開關量無法反映液位變化趨勢，也沒有中間狀態可供判斷，一旦觸點粘連或卡滯就會失去控制。建議至少增加一只獨立的探頭作為高位保護，并將超時保護納入程序。

Q：長時間無人值守，還需要巡檢嗎？

需要。自動補充不等于免維護。日常應定期查看液位曲線趨勢、耗液量和補液頻次；耗液量突然上升通常是真空失效或管路泄漏的早期信號。同時應按規程校驗液位計、安全閥和氧含量儀，并留存相關記錄。

Q：停電或控制器故障時會不會一直補液？

正常設計應為“失電關閥”型，即斷電時閥門回到關閉狀態。選型時需確認閥門的失效位置，并核實該邏輯是否與供液壓差匹配。如果供液側始終維持高壓，單靠閥門關斷并不完全可靠，因此上游加裝手動切斷閥并保持可操作十分必要。

Q：小空間里裝自動補液裝置，缺氧風險怎么處理？

補液過程會持續排放低溫氮氣，室內布置時必須保證通風量滿足要求，并在低洼處設置固定式氧含量檢測儀，報警信號與通風系統聯動，同時配備便攜式檢測儀和人員進入審批程序。這一項在各類安全檢查中的關注度日益提高，不宜簡化處理。

Q：驗收時怎么判斷裝置合格？

不要只看“能不能自動補液”。建議帶載運行若干個完整周期，考核液位波動范圍、單次補液起止點的重復性、有無溢流或空燒、超時與高位保護是否真實動作、耗液量是否在合理區間，并核對液位計、安全閥、氧含量儀的校準或校驗記錄。文件交付方面應包括原理圖、接線圖、參數表、功能試驗記錄和操作規程。
